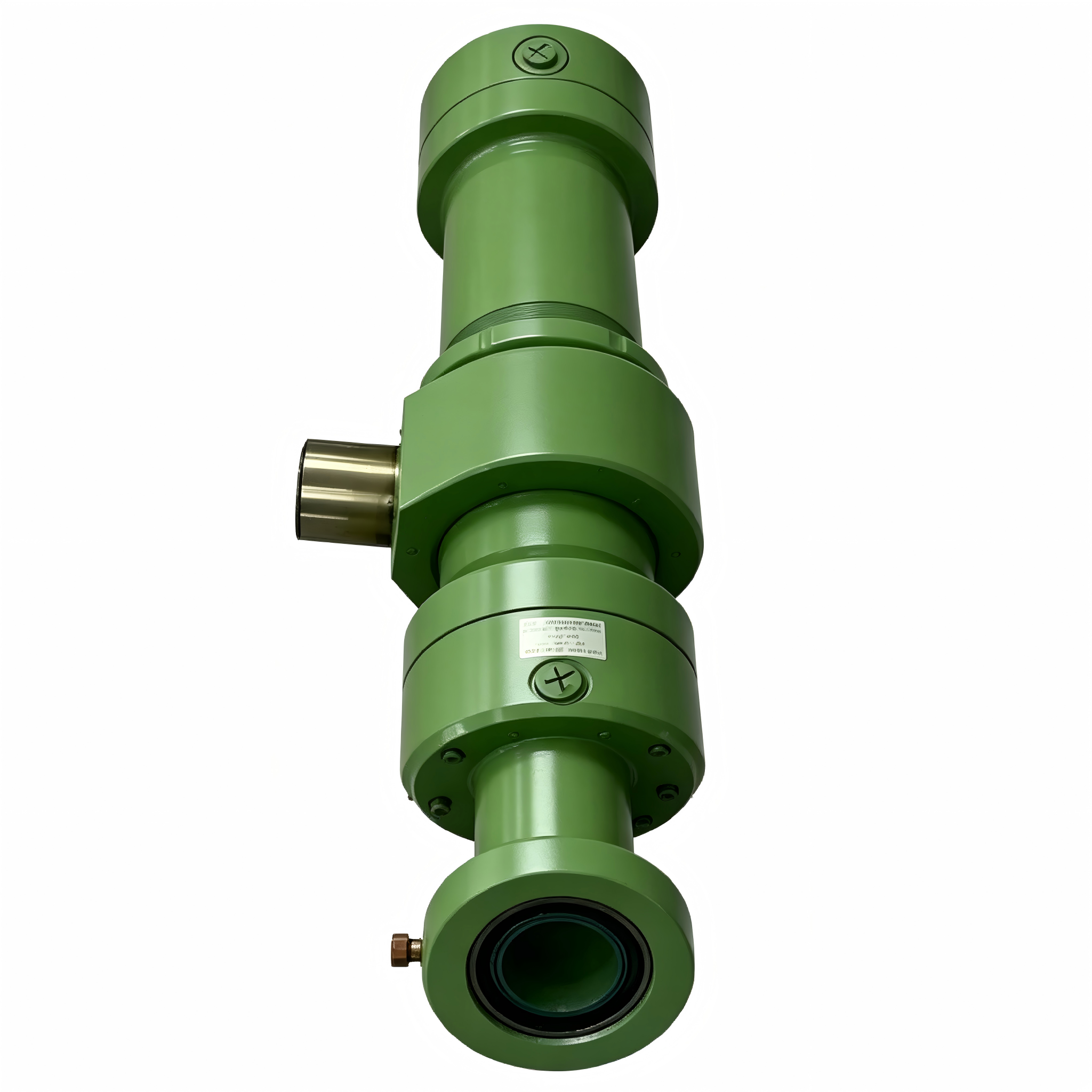

在工程機械、非標設備、重型工裝當中，液壓油缸導向套承擔著導向、承受徑向側向力的重要作用。不少用戶反饋油缸還沒達到設計壽命，導向套就出現異常磨損、拉傷、間隙變大，伴隨活塞桿抖動、漏油、異響等故障。很多維修只簡單更換導向套，沒過多久故障再次復發。究其根本，導向套磨損過快，不只是零件質量問題，載荷工況與潤滑條件兩大因素起到?jīng)Q定性作用。洛陽貝德克流體技術有限公司長期從事各類液壓油缸研發定制，在大量項目落地和現場售后案例中發現，絕大多數導向套過早損耗，都源于載荷處理不當或者潤滑條件缺失。

導向套異常磨損帶來的連鎖問題

導向套是油缸關鍵承壓支撐部件，一旦磨損超標，會引發一系列次生故障。導向間隙增大，活塞桿發生偏擺，進一步損傷活塞桿表面與密封組件，出現外泄漏；側向力無法有效抵消，缸筒、活塞發生偏磨；設備運行出現抖動、卡滯，定位精度下降；嚴重時會直接造成油缸報廢，耽誤生產工期，增加維修成本。

載荷因素：側向力是導向套磨損的頭號元兇

很多油缸設計只計算軸向推力，忽略實際工況下的徑向側向載荷，這是導向套快速磨損的重要原因。設備運行過程中，工件偏心、安裝不同心、機構受力偏移，都會產生側向力，全部壓在導向套上。超出導向套允許承載范圍后，導向套襯層會快速刮磨、剝落。部分油缸安裝支座偏差，油缸運行時持續受偏載，哪怕載荷數值不大，長期往復也會加速磨損。

洛陽貝德克流體技術有限公司在油缸定制前期，會充分收集現場實際工況，評估軸向推力以及不可避免的側向載荷。針對偏載較大的工況，合理加寬導向套支撐長度，選用高承載導向襯套材料，優化安裝結構建議，從設計源頭降低導向套超負荷磨損風險，而不是單純依靠后期維修補救。

潤滑條件不足，加劇導向套摩擦損耗

就算載荷在設計范圍內，如果潤滑失效，導向套依舊會快速損壞。導向套與活塞桿之間，依靠液壓油膜形成潤滑保護。當防塵圈把粉塵雜質帶入導向套摩擦副、油膜建立不起來，就會出現干摩擦。油缸長期低速往復運動，油膜難以持續形成；密封結構布局不合理，摩擦位置供油不足；外界泥沙、粉塵侵入，磨?；烊雽?dǎo)向套配合間隙，形成磨料磨損，越磨間隙越大。

在洛陽貝德克流體技術有限公司油缸產品方案里，針對粉塵大、低速頻繁動作工況，會優化防塵、導向、密封組合結構，保證摩擦區域可以獲得充足油液潤滑，阻隔外界雜質進入，改善導向套工作環境。

現場快速判斷導向套磨損的小方法

不用拆解油缸，也可以初步判斷導向套磨損狀態。觀察活塞桿運行是否存在晃動、偏擺；油缸靜止?fàn)顟B(tài)下，手動晃動活塞桿，間隙明顯變大；油缸外部出現持續性漏油，更換密封之后很快復漏；運行過程油缸前端出現異常摩擦異響。出現以上現象，就要重點檢查導向套磨損情況。

改善導向套磨損的實操解決思路

1. 校正安裝精度，消除安裝不同心，盡可能減少機構帶來的側向偏載，避免油缸承受額外徑向力。

2. 根據實際工況，匹配對應承載等級的導向套材質，偏載工況加大導向支撐寬度。

3. 完善防塵防護配置，防止泥沙雜質進入導向套摩擦面，減少磨粒磨損。

4. 保證油缸腔體內油液潔凈，油液污染度定期檢測，避免硬質顆粒卡在導向配合間隙。

5. 避免油缸長期低速憋壓靜置，適當往復動作，維持摩擦副油膜潤滑。

日常維護注意要點

日常巡檢多留意油缸前端外觀，及時清理活塞桿表面堆積灰塵、焊渣、砂石；設備長期停機重啟后，先空載往復運行數次，建立油膜再投入重載工作；油液出現污染要及時過濾更換。

洛陽貝德克流體技術有限公司提醒廣大用戶，處理導向套過快磨損故障，不要只做簡單換件維修。要綜合分析現場載荷條件與潤滑環境，找到磨損根源再做整改，才能真正延長液壓油缸整體使用壽命，降低設備停機損失。
